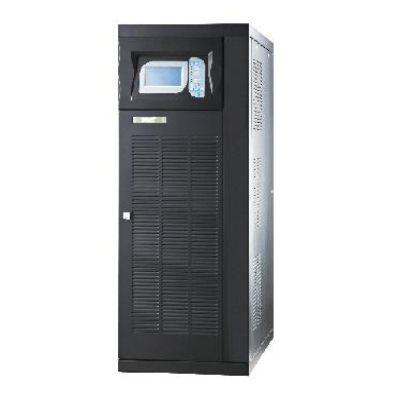

守護神工頻D31系列10-50KVA
產品型號：SH-D-3110 SH-D-3115 SH-D-3120 SH-D-3130 SH-D-3140 SH-D-3150
輸出功率：10KVA 15KVA 20KVA 30KVA 40KVA 50KVA
輸入電壓：380VAC±25%
輸出電壓：220VAC±1％，隔離變壓器輸出
電池電壓：192VDC 348VDC
延時時間：電池供電時間可任意配置
在線訂購產品詳情
SH-D系列UPS，匯集數華公司十多年的研發經驗，采用數華無主從自適應并聯技術，配以先進的IGBT功率器件、性能優越的SPWM逆變器、智能化多模式電池管理技術和豐富的電源管理軟件等設計的高性能正弦波不間斷電源，具有良好的性價比和用戶基礎。
產品功能
SH-D系列UPS，匯集數華公司十多年的研發經驗，采用數華無主從自適應并聯技術，配以先
進的IGBT功率器件、性能優越的SPWM逆變器、智能化多模式電池管理技術和豐富的電源管理軟件等設計的高性能正弦波不間斷電源，具有良好的性價比和用戶基礎。
應用領域
● IT機房 ● 數據中心
● 精密儀器 ● 智能設備
主要特點：
高可靠性設計
● 標配輸出隔離變壓器，具備良好的抗負載沖擊和短路保護能力，工頻設計更適應電力不穩的復雜電網環境。
● 采用無主從自適應并機技術，根據業務發展任意進行在線升級或擴容，滿足“邊成長、邊建設”需求：
● 各并聯設備無主從之分，避免單一故障點
● 不同功率不同型號UPS可任意并聯
● 無需任何附件可實現N+1并聯
● 理論上無并機數量限制
高性能設計
● 雙DSP全數字化控制，整機精度高，運算速度更快。
● 寬范圍電壓輸入設計，市電輸入范圍可達±25%，允許的市電頻率可達40～65Hz，特別適用于中國電網環境。
靈活的組網監控管理功能
● 通過RS232/RS485數據通訊接口、SNMP網絡適配器，配合UPS智能監控軟件，讓用戶對UPS的運行情況了如指掌。
人性管理 維護簡便
● 中/英文LCD液晶顯示，可實時記錄UPS工作狀態、參數信息等，方便用戶對UPS的管理。
● 交流輸入異常記錄
● 過載記錄
● 故障記錄
● 電池欠壓記錄保護動作歷史記錄等
綠色環保
● 符合國家標準EMC電磁兼容特性（GB7260.2），降低、避免各類輻射、傳導干擾，構建純凈電網環境。
完善的整機保護功能
● 逆變輸出短路保護
● 市電輸入高壓保護
● UPS輸出高低壓保護
● 電池極性反接保護
● 過溫保護
● 過載保護
● 電池過充保護
智能電池管理功能
● 無風險雙模式電池在線測試功能
● 充電電壓溫度補償功能
● 電池放電終止電壓智能調節功能
● 電池極性反接保護和告警
● 自動設定充電電池功能
增值選件
● MMBM智能化電池監控管理系統
● 實時監測電壓、電流、電池溫度等
● 系統異常聲光告警
● 實時狀態記錄保存功能
● RS232、RS485接口遠程監控功能
● 休眠喚醒功能
● 管理方便，安裝簡便
● 輸入隔離變壓器
規格參數表
指標 型號 指標 | SH-D-3110 | SH-D-3115 | SH-D-3120 | SH-D-3130 | SH-D-3140 | SH-D-3150 | |
輸 入 特 性
輸 出 特 性
其 它 特 性 | 電壓范圍 (VAC) | 380±25% | |||||
頻率范圍 (Hz) | 50±5% | ||||||
相 數 | 3φ4W+PE | ||||||
電池電壓 (VDC) | 192 | 348 | |||||
容量 (KVA) | 10 | 15 | 20 | 30 | 40 | 50 | |
電壓 (VAC) | 220±1％，隔離變壓器輸出 | ||||||
頻率 (Hz) | 市電正常，自動同步跟蹤；市電失敗，本機50±0.5% | ||||||
并聯方式 (并機型) | 并機可選；無主從自適應并聯，可多臺擴容并聯或N+1并聯冗余 | ||||||
波形失真 | 線性負載下THD≤3% | ||||||
靜態旁路轉換時間 (ms) | 0 | ||||||
電池效率 | ≥92％ | ||||||
過載能力 | 125％全載時持續1分鐘 | ||||||
輸出方式 | 接線排 | ||||||
手動維護旁路 | 無 | 提供無轉換時間的維修旁路開關 | |||||
冷啟動功能 | 具備直流啟動功能 | ||||||
備用時間 | 電池供電時間可任意配置 | ||||||
電池管理 | 定時自動均/浮充轉換，具備電池自測試功能，當電池異常時自動告警并判斷電池好壞 | ||||||
電池監測功能 (選件) | MMBM電池監控管理系統，實時監測單節電池工作狀態 | ||||||
LCD顯示 | 輸入電壓、輸出電壓、電池電壓、負載大小、歷史記錄的查詢等 | ||||||
LED顯示 | 整機的工作狀態 | ||||||
報警功能 | 市電異常、電池欠壓、過載、UPS故障 | ||||||
通信功能 | 提供干接點通信和RS232/RS485，實現UPS的智能監控。 | ||||||
保護功能 | 電池低壓保護、過載保護、過溫保護、輸出短路保護、輸出過壓保護 | ||||||
遠程監控 (選件) | 獨立的數字化遠程監控器，通過RS485支持，距離可達1000米，實現安全、便捷的遠程監控 | ||||||
電磁兼容 | 符合GB7260.2 | ||||||
音頻噪音 (dB) | ＜60（離箱體正面一米處） | ＜65（離箱體正面一米處） | |||||
冷卻方式 | 強制風冷 | ||||||
工作溫度 (℃) | 0～40 | ||||||
環境濕度 | 0～95% | ||||||
尺寸(寬×深×高) (mm) | 350×780×720 | 400×800×1180 | |||||
重量 (kg) | 130 | 161 | 205 | 225 | 273 | 304 | |
